Revo Measure
전문가용 3D 측정 및 GD&T 소프트웨어
-
정확한 치수 측정
-
GD&T 분석
-
모델 편차 분석
-
다양한 파일 형식 가져오기: PLY, OBJ, STL, PTS 등
-
측정 보고서 내보내기
-
사용자 친화적인 인터페이스
-
텍스처 매핑 시각화
개요
정확한 측정을 위한 강력한 도구
Revopoint Measure는 포인트 클라우드 또는 메시 데이터를 CAD 모델이나 도면과 비교하여 형상, 치수 및 품질을 평가하는 전문 3D 측정 소프트웨어입니다. Revo Scan과의 간편한 원클릭 통합으로 효율적이고 원활한 품질 관리 워크플로우를 구현합니다.
* 영어, 중국어, 일본어를 지원합니다.
PTB 인증: 신뢰할 수 있는 검증된 정확성
Revo Measure의 측정 알고리즘은 독일 연방 계측 연구소(PTB, Physical Technology Bundesanstalt)의 종합적인 평가를 거쳤습니다. 이 인증은 Revo Measure가 정밀도와 신뢰성에 대한 국제적으로 인정된 표준을 충족함을 확인시켜 줍니다.
PTB 인증: 신뢰할 수 있는 검증된 정확성

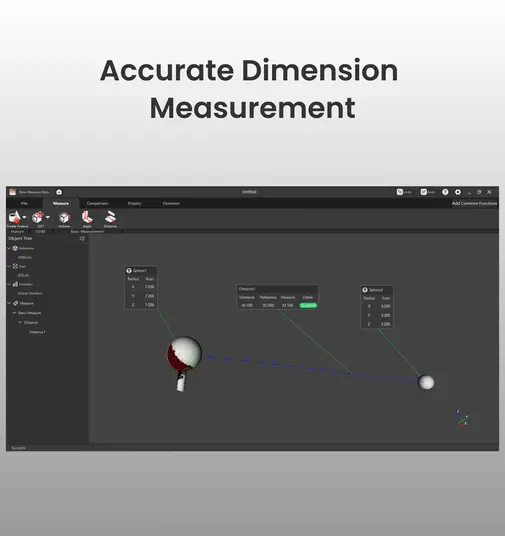

포인트 클라우드와 메시를 고정밀로 측정하여 치수, 각도, 부피와 같은 주요 매개변수를 정확하게 추출합니다.
GD&T 분석
형상 및 기하학적 공차를 평가하기 위한 포괄적인 기하학적 치수 및 공차(GD&T) 도구를 사용하여 설계 검증을 수행하고 조립 정확도를 보장합니다.
지능형 편차 분석
상세한 색상 맵을 사용하여 전체 또는 부분적인 오류를 강조 표시함으로써 가공 편차 또는 조립 문제를 신속하게 식별할 수 있습니다. 스캔한 모델과 CAD 모델 간의 빠른 비교 및 편차 분석을 위해 STP 파일 가져오기를 지원합니다.
다양한 데이터 형식 지원
3D 스캐너와 완벽하게 호환되며 STP, PLY, OBJ, STL, PTS 등 주요 형식의 CAD 모델, 포인트 클라우드, 메시 파일 가져오기를 지원하여 폭넓은 호환성을 보장합니다.
측정 수출 보고서
측정 데이터, 편차 분석 그래프 및 색상 맵을 내보낼 수 있는 표준화된 PDF 보고서를 통해 기록을 손쉽게 제시하고 보관할 수 있습니다.
텍스처 매핑 시각화
스캔 중에 캡처된 색상 매핑 데이터를 활용하여 측정 정확도와 표현력을 향상시키고, 세부 정보를 더 쉽게 해석하고 시각화할 수 있습니다.

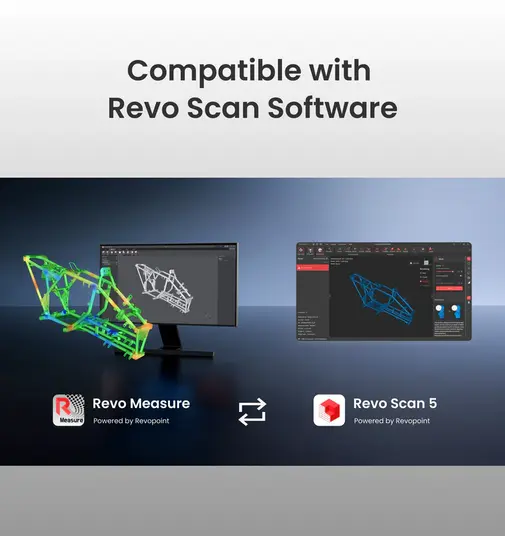

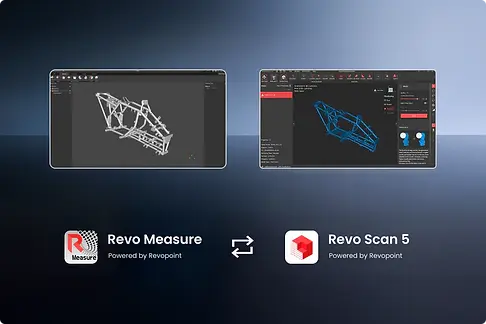

Revo Scan 소프트웨어와 호환됩니다.
Revopoint의 모든 스캐닝 소프트웨어에서 생성된 포인트 클라우드와 메시를 Revo Measure로 원활하게 가져와 통합 워크플로우를 구축할 수 있습니다.
Point Clouds: PLY, PTS, XYZ, CSV, ASC, TXT
Meshes: STL, OBJ, PLY
CAD: STP
포인트 클라우드: PLY, PTS, XYZ, CSV, ASC, TXT
메시: STL, OBJ, PLY
CAD: STP
√
자동 정렬
다중점 정렬
Plane
Circle
Sphere
Cylinder
Point
Line
스마트핏 제작
CAD 도면에서 생성
선택된 지점을 기준으로 적합성 평가
입력 좌표에서 생성
보조 객체로부터 생성
23 Letters
주요 특징
특징
기능
스캔 데이터 가져오기
가져오기 참조 데이터
공개 프로젝트
수출 보고서
CAD 데이터와 스캔 데이터를 정렬합니다.
6가지 기하학적 특징 도구
제작 도구
기준점 생성
11가지 GD&T 도구
Straightness
Flatness
Circularity
Cylindricity
Concentricity
True Position
Parallelism
Perpendicularity
Angularity
Circular Runout
Total Runout
거리 측정 도구 5가지
Point to Point
Point to Line
Line to Line
Line to Plane
Plane to Plane
3가지 각도 측정 도구
Line to Line
Line to Plane
Plane to Plane
부피 측정 도구
Total Model Volume
전체 편차 분석
Deviation Maps
점 편차 분석
√
메시 시각화
Wireframe
Mesh
Vertex
CAD 시각화
Solid
Wireframe
Solid Wireframe
텍스처 렌더링
√
보기에 적합함
√
즐겨찾기에 추가
√
모델 색상 설정
√

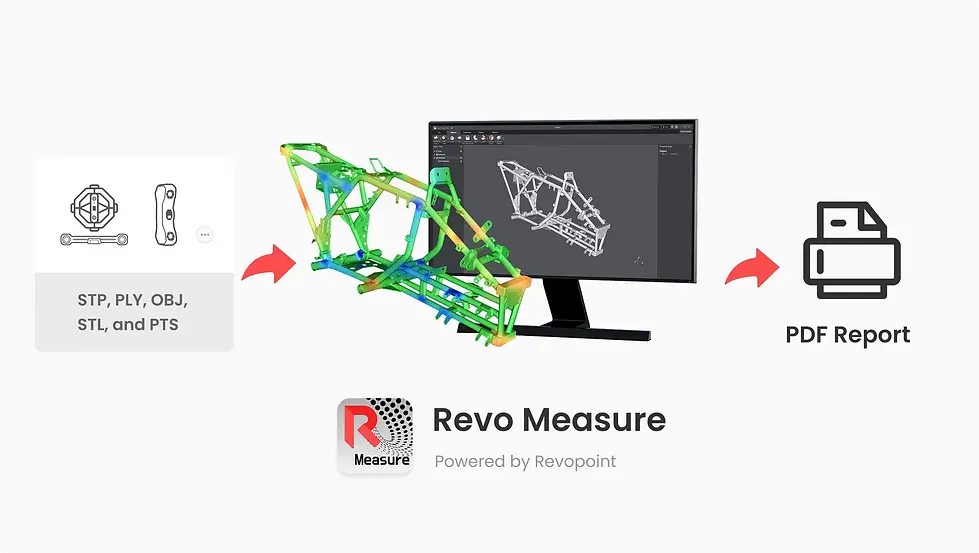

스캐닝에서 3D 측정까지
1단계: Revo Measure로 데이터 캡처 및 가져오기
2단계: CAD 모델 비교 및 오류 분석 수행
3단계: 보고서 내보내기
자주 묻는 질문
REVO Measure는 어떤 언어를 지원하나요? 영어, 중국어, 일본어를 지원합니다.
제품은 어떻게 배송되나요? 소프트웨어는 전자 방식으로 제공되며, 실물 제품은 배송되지 않습니다. Revo Measure를 활성화하기 위한 라이선스 키를 받게 됩니다. 활성화 후에는 소프트웨어 반품 또는 환불이 불가능합니다.
주문 후 제품을 받기까지 얼마나 걸리나요? 주문 접수 후 3영업일 이내에 라이선스 키를 이메일로 보내드리겠습니다.
REVO Measure의 시스템 요구 사항은 무엇입니까? 최소 시스템 요구 사항: Windows 10/11 (64비트 버전)이 설치된 노트북 또는 PC, CPU: 코어 8개 이상, 스레드 16개 이상, 기본 클럭 2.4GHz 이상, RAM 32GB 이상, CPU: Intel i7 12세대 또는 AMD Ryzen 75800, GPU: NVIDIA GeForce RTX 3050 (8GB), 권장 사항: 최신 업데이트 및 정품 인증을 위한 인터넷 연결 (선택 사항)
REVO Measure는 가져오기 및 내보내기에 어떤 형식을 지원합니까? (1) 가져오기 가능 형식 : 포인트 클라우드 모델 : ply, pts, xyz, csv, asc, txt, 메시 모델 : stl, obj, ply, CAD 모델 : stp (2) 내보내기 가능 형식 : 측정 보고서: *.pdf
Revo Measure는 Revopoint 스캐너와 함께 사용해야하나요? 아니요, Revo Measure는 다른 3D 스캐너의 데이터도 사용할 수 있습니다.
다른 기기의 데이터를 가져올 수 있나요? 네. 이 소프트웨어는 .ply 형식의 포인트 클라우드 및 메시 모델 측정값 가져오기를 지원합니다. 그러나Revopoint 스캐너를 사용하면 단 한 번의 클릭으로 빠르게 측정을 시작하고 색상 매핑 정보도 유지할 수 있습니다.
Revo Measure의 측정 결과는 어떻게 저장되고 공유되나요? 측정 데이터, 편차 분석 그래프 및 색상 맵을 표준화된 PDF 보고서로 내보내어 손쉽게 발표하고 기록을 보관할 수 있습니다.
REVO Measure와 REVO Design의 차이점은 무엇인가요? Revo Measure는 전문가용 3D 측정 및 검사 소프트웨어입니다. 포인트 클라우드 또는 메시 데이터를 CAD 모델이나 엔지니어링 도면과 비교하여 형상, 치수 및 품질 관련 지표를 정밀하게 평가할 수 있습니다. Revo Design은 역설계, 표면 모델링 및 기본 설계 프로젝트를 위해 설계된 도구입니다. 3D 스케치, 지능형 표면 모델링, 자유형 표면 모델링 및 하이브리드 파라메트릭 모델링을 지원하여 전문 산업 디자인, 복잡한 자동차 개조, 문화 재 보존 및 종합적인 CAD 편집 작업에 적합합니다.
하나의 활성화 코드를 여러 기기에서 사용할 수 있나요? 아니요. 각 활성화 코드는 하나의 기기에서만 사용할 수 있습니다.
소프트웨어는 만료 후 자동으로 갱신되나요? 아니요. 소프트웨어는 자동으로 갱신되지 않습니다. 만료 후에는 고객 지원팀에 문의하여 새 라이선스를 구매하고 새 활성화 코드를 받으십시오.
