Revopoint MetroY & MetroY Pro
Revopoint MetroY & MetroY Pro
소형에서 중형 작업물용 무선 블루 레이저3D 스캐너
5가지 블루라이트 스캐닝 모드
체적 정확도:
0.02 + 0.04 mm x L(m)
빠른 레이저 스캔:
최대 1,700,000포인트/초
스캐닝 스프레이가 필요 없음
광택이 있거나 어두운 표면 스캔
빠른 스캔:
최대 34개의 교차선
스캐닝 볼륨
소형~중형
용융점 거리
최대 0.05mm
연결성:
USB-C-PC 및 Wi-Fi 6
더 많은 것을 포착하기 위해 제작됨
복잡한 기하학적 구조에서 스캔하기 어려운 표면까지, MetroY 시리즈의 3가지
블루 레이저 스캐닝 모드는 작업을 완료하는 데 필요한 도구를 제공합니다.
Speed - up to 34 cross lines
평평하거나 광택이 있거나 검은색 표면도 손쉽게 스캔할 수 있으며, 별도의 스캐닝 스프레이가 필요하지 않습니다.
MetroY의 크로스라인 블루 레이저 모드는 초당 최대 170만 포인트를 스캔하여 빠르고 정확한 결과를 제공합니다.
Detailes - 15 Parallel Lines
고성능 평행 파란색 선 모드를 사용하여 모든 세부 사항, 모서리 및 복잡한 표면을 정밀하게 캡처하여 3D 모델의 선명도와 정확도를 향상시킵니다.
Deep Holes - Single Lines
강력한 단일 라인 모드를 사용하여 깊은 구멍, 틈새, 그릴을 완벽하게 포착합니다.
MetroY Pro로 더 많은 것을 포착하세요
MetroY Pro는 두 가지의 파란색 전체 필드 구조화 광 스캐닝 모드를 제공하여 스캐닝 유연성을 더욱 강화했습니다 .
Structured Light
62개의 강력하고 구조화된 블루 라이트 라인을 사용하여 몇 초 만에 마커 없이 특징이 풍부한 작업물을 캡처하고
, 초당 최대 700만 포인트의 포인트 클라우드를 생성하여
빠르고 정확한 3D 데이터를 제공합니다.
Auto Turntable
MetroY Pro, Revo Metro 및 듀얼 축 턴테이블을 사용하면 단 한 번의 클릭으로 매우 정확한 모델을 만들어 스캐닝 프로세스를 완전히 자동화하여
매번 놀라운 결과를 얻을 수 있습니다.
5가지 스캔 모드 결합
MetroY Pro의 5가지 스캐닝 모드로 복잡한 형상과 표면을 효과적으로 처리하세요.
고급 블루라인 레이저 어레이는 교차선, 평행선, 단일선 레이저 3D 스캐닝을
지원하며, 블루라이트 프로젝터는 빠른 핸드헬드 스캔과 편리한 자동 턴테이블 모드를 지원합니다.
전달되는 정확성
모든 복잡한 기하학적 세부 사항을 캡처하여 역설계를 위한 측정이나 스캔-CAD 변환에 적합한 정확한 3D 모델을 만듭니다 .

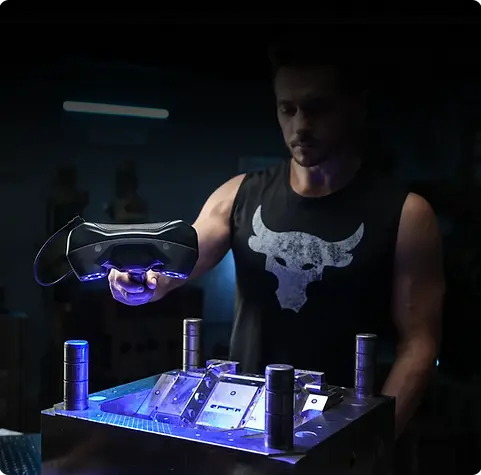

유연하게 스캔하세요
무선 Scanning
3D Scanner를 자유롭게 움직이세요. MetroY는 Wi-Fi 6을 통해 스캔 데이터를 실시간으로 스트리밍하고, PC 하드웨어를 사용하여 처리하며, 기기나 모니터의 Revo Mirror에서 실시간 피드백을 표시합니다. 작업물을 자유롭게 이동하면서 사각지대나 데이터 공백을 빠르게 찾아낼 수 있습니다.
Real Color, Real Results
MetroY의 HD RGB 카메라를 사용하여 세부적인 표면 질감을 포착하여 생생하고 사실적인 3D 시각화를 구현하세요. 이 데이터는 Revo Measure와 통합되어 정밀한 측정과 명확하고 전문적인 보고서 작성을 지원합니다.
MetroY Pro는 자동 턴테이블 모드를 통해 향상된 컬러 스캐닝을 통해 일관된 텍스처 정렬과 깨끗하고 정확한 결과를 제공하여 옵션을 확장합니다.
실시간 온도 모니터링
높은 3D 스캐닝 정확도를 유지하기 위해 MetroY 시리즈는 스캐너 온도 변화를 모니터링하고 실시간으로 표시하는 고감도 온도 센서를 탑재했습니다. 이를 통해 최적의 작동을 보장하고 온도 관련 정확도 드리프트를 방지합니다.
Revo Metro - 무료 스캐닝 소프트웨어
MetroY의 강력한 무료 Revo Metro 소프트웨어를 사용하여 4단계의 간단한 과정만으로 직관적으로 3D 모델을 제작하세요.
지원 플랫폼: Windows, macOS(곧 출시 예정)
출력 형식: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Revo Design - 스캔-CAD
Revo Design으로 3D 스캔 데이터를 CAD로 간편하게 변환하세요. 메시 편집, 자유형 및 파라메트릭 모델링, 스캔-CAD 워크플로를 위한 강력한 도구를 갖춘 Revo Design은 역설계, 제품 개발 및 산업 디자인에 이상적입니다.

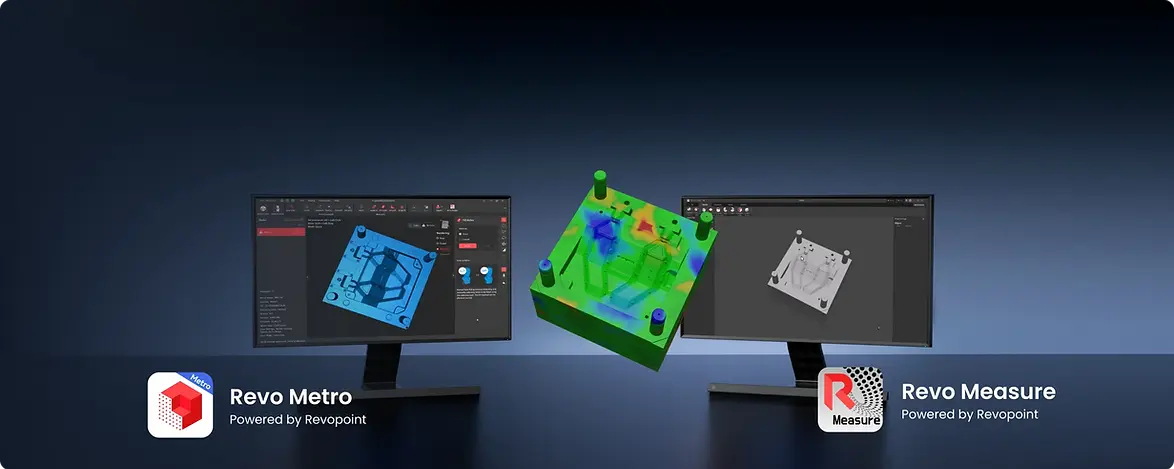

스캐닝에서 3D 측정까지
Revo Metro에서 생성된 모델은 Revo Measure로 직접 가져올 수 있습니다. Revo Measure는 포인트 클라우드 또는 메시 데이터를 CAD 모델이나 도면과 비교하여 형상, 치수 및 품질을 평가하는 전문 3D 계측 소프트웨어입니다. Revo Scan과의 완벽한 원클릭 통합을 통해 원활하고 효율적인 품질 관리 워크플로를 보장합니다.
What’s in the Box
MetroY
MetroY 3D 스캐너
USB Type-C-Type-C 케이블
전원 어댑터*
마커
교정 보드
운반 케이스
MetroY Pro
MetroY Pro 3D 스캐너
USB Type-C-Type-C 케이블
전원 어댑터*
마커
교정 보드
운반 케이스
삼각대
듀얼 축 턴테이블
샘플 버스트
모바일 키트(3세대)
MetroY vs MetroY Pro
MetroY
MetroY Pro
스캐닝 유형
핸드헬드
핸드헬드 및 데스크탑
기술
스캔 가능한 객체 크기
단일 프레임 정밀도, 최대
작동 거리
시야각(H x V)
다중 라인 레이저 스캔
다중 라인 레이저 스캔 및 전체 필드 구조화 광 스캔
중소형
중소형
0.01mm
0.01mm
단일 프레임 정확도, 최대
0.02mm
0.02mm
체적 정확도
0.02 mm + 0.04 mm × L (m), L은 물체의 길이입니다.
0.02 mm + 0.04 mm × L (m), L은 물체의 길이입니다.
융합 지점 거리, 최대
0.05mm
0.05mm
200 ~ 400mm
200 ~ 400mm
가장 가까운 거리의 단일 캡처 영역
200mm에서 123 × 130mm
200mm에서 152 × 138mm
가장 먼 거리의 단일 캡처 영역
400mm에서 290×260mm
400mm에서 332 × 276mm
43 × 33°
49 × 38°
최소 스캔 볼륨
10×10×10mm
10×10×10mm
최대 스캔 볼륨
1 × 1 × 1m
1 × 1 × 1m
스캐닝 속도, 최대
다중 라인 레이저 스캔: 1,500,000포인트/초
다중 라인 레이저 스캔: 1,700,000포인트/초 전체 필드 구조화 광 스캔: 7,000,000포인트/초
RGB 카메라 해상도
2메가픽셀
2메가픽셀
컬러 스캐닝
예
예
추적 방법
마커, 글로벌 마커
마커, 글로벌 마커, 피처
야외 스캐닝
아니요
아니요
3D 광원
30개의 파란색 크로스 레이저 라인, 15개의 파란색 평행 레이저 라인, 1개의 파란색 단일 레이저 라인
34개의 파란색 크로스 레이저 라인, 15개의 파란색 평행 레이저 라인, 1개의 파란색 단일 레이저 라인, 62개의 파란색 전체 필드 구조화 광 라인
필 라이트
12개의 파란색 LED
12개의 파란색 LED
CPU
4코어 ARM, 2.0GHz
4코어 ARM, 2.0GHz
내장형 칩 컴퓨팅
깊이 컴퓨팅
깊이 컴퓨팅
버튼
4
4
최소 PC 요구 사항
macOS
CPU: M1 Pro/Max/Ultra RAM ≥ 16GB
Windows
CPU: Intel i7 13세대 또는 AMD Ryzen 7 5800 RAM ≥ 32GB GPU: NVIDIA GeForce RTX 3060 (8GB)
참고:
① CPU 구성이 확실하지 않은 경우, CPU의 코어 수가 8개 이상, 스레드 수가 16개 이상이며 기본 주파수가 2.4GHz 이상인지 확인하십시오. ② 레이저 라인 스캐닝 모드에서만 가속을 위해 전용 그래픽 카드가 필요합니다. AMD 및 MAC GPU는 현재 가속을 지원하지 않습니다.
macOS
CPU: M1 Pro/Max/Ultra RAM ≥ 16GB
Windows
CPU: Intel i7 13세대 또는 AMD Ryzen 7 5800 RAM ≥ 32GB GPU: NVIDIA GeForce RTX 3060 (8GB)
참고:
① CPU 구성이 확실하지 않은 경우, CPU의 코어 수가 8개 이상, 스레드 수가 16개 이상이며 기본 주파수가 2.4GHz 이상인지 확인하십시오. ② 레이저 라인 스캐닝 모드에서만 가속을 위해 전용 그래픽 카드가 필요합니다. AMD 및 MAC GPU는 현재 가속을 지원하지 않습니다.
권장 PC 요구 사항
macOS
CPU: M2 Pro/Max/Ultra, M3 Pro/Max/Ultra RAM ≥ 24GB
Windows
CPU: Intel i9 12세대 이상 RAM ≥ 64GB GPU: NVIDIA RTX 4060(8GB) 이상
macOS
CPU: M2 Pro/Max/Ultra, M3 Pro/Max/Ultra RAM ≥ 24GB
Windows
CPU: Intel i9 12세대 이상 RAM ≥ 64GB GPU: NVIDIA RTX 4060(8GB) 이상
호환 운영 체제
Windows 10/11(64비트), macOS 11.0(곧 출시) 이상
Windows 10/11(64비트), macOS 11.0(곧 출시) 이상
출력 파일 형식
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
인쇄 가능한 3D 모델
✔
✔
와이파이
6
6
커넥터 유형
USB Type-C에서 Type-C로
USB Type-C에서 Type-C로
전력 요구 사항
직류 12V, 3A
직류 12V, 3A
스캐너 무게
447g
450g
치수(길이 x 너비 x 높이)
211 × 94 × 47mm
211 × 94 × 47mm
특수 객체 스캐닝
투명하거나 반사되는 표면을 스캔할 때는 스캐닝 스프레이를 사용하세요.
투명하거나 반사되는 표면을 스캔할 때는 스캐닝 스프레이를 사용하세요.
사용자 재보정
예
예
지원되는 액세서리
마커 블록 키트, 모바일 키트(3세대)
마커 블록 키트, 모바일 키트(3세대), 듀얼 축 턴테이블
노트
1. 정밀도는 동일한 물체를 단일 각도에서 반복적으로 측정한 값이 서로 얼마나 가까운지를 나타냅니다. 정확도는 단일 각도에서 측정한 값이 실제(참) 값과 얼마나 가까운지를 나타냅니다. 두 값 모두 통제된 실험실 환경에서 측정되었습니다. 실제 결과는 작동 환경에 따라 다를 수 있습니다. 2. 1등급 레이저 안전 팁: 1) 본 제품은 1등급 레이저 프로젝터를 사용합니다. 근거리에서 직접 보지 마십시오! 자세한 내용은 1등급 레이저 표준 문서를 참조하십시오. 2) 레이저 반사를 방지하려면 거울이나 유리와 같은 반사면을 레이저 빔 경로에 두지 마십시오. 3. 본 제품에는 섬광등이 있어 광과민성 간질이 있는 사람에게는 적합하지 않을 수 있습니다. 4. CPU 구성이 확실하지 않은 경우 CPU에 코어 ≥8, 스레드 ≥16, 기본 주파수 ≥2.4GHz가 있는지 확인하십시오.
1. 정밀도는 동일한 물체를 단일 각도에서 반복적으로 측정했을 때의 정확도입니다. 정확도는 단일 각도에서 측정한 값이 실제(참) 값과 얼마나 가까운가입니다. 두 측정값 모두 통제된 실험실 환경에서 측정되었습니다. 실제 결과는 작동 환경에 따라 다를 수 있습니다. 2. 2M 등급 레이저 안전 팁: (1) 본 제품은 2M 등급 레이저 프로젝터를 사용합니다. 근거리에서 직접 보지 마십시오! 자세한 내용은 2M 등급 레이저 표준 문서를 참조하십시오. (2) 망막 손상을 방지하려면 확대 가능한 광학 기기(예: 망원경, 카메라 렌즈)를 통해 레이저 빔을 직접 보지 마십시오. (3) 레이저 반사를 방지하려면 거울이나 유리와 같은 반사면을 레이저 빔 경로에 두지 마십시오. 3. 본 제품에는 섬광등이 있어 광과민성 간질이 있는 사람에게는 적합하지 않을 수 있습니다. 4. CPU 구성이 확실하지 않은 경우 CPU에 코어 ≥8, 스레드 ≥16, 기본 주파수 ≥2.4GHz가 있는지 확인하세요.
자주 묻는 질문
MetroY와 MetroY Pro는 어떤 기술을 사용하나요? MetroY는 다중선 블루 레이저를 사용하여 스캔을 수행합니다. MetroY Pro는 다중선 블루 레이저 또는 전필드 블루 구조광을 사용하여 스캔을 수행합니다.
MetroY/ MetroY Pro에서 권장하는 스캐닝 크기는 무엇입니까? 권장 스캐닝 크기는 10×10×10mm에서 1×1×1m까지이며, 작은 부품부터 중간 크기의 산업용 구성품까지 포괄합니다.
MetroY/ MetroY Pro에는 내장 배터리가 있나요? 아니요, MetroY/MetroY Pro는 스캐너에 전원을 공급하기 위해 제공된 전원 어댑터 또는 모바일 배터리 공급 장치가 필요합니다.
MetroY/ MetroY Pro에는 장시간 스캔 시 정확도를 유지하기 위한 냉각 기능이 있나요? 네, MetroY/MetroY Pro의 팬은 열을 방출하여 온도를 안정적으로 유지합니다. 이미지 센서와 CPU 모두 실시간 온도 센서를 탑재하여 미세한 온도 편차를 보정하고 정확도를 보장합니다.
같은 표면 영역을 여러 번 스캔하는 것이 한 번 스캔하는 것보다 더 정확할까요? 레이저 스캐닝 모드를 사용할 때 동일한 표면 영역을 반복적으로 스캐닝하는 것이 필수적입니다. 다양한 각도에서 여러 번 스캐닝하면 모델이 친환경적으로 변하고, 더 높은 품질의 모델을 얻을 수 있기 때문입니다.
MetroY/ MetroY Pro를 사용하면 모든 사용 가능한 모드에서 사람의 얼굴이나 신체를 스캔할 수 있나요? 눈에 레이저가 직접 노출될 경우 위험할 수 있으므로 어떤 모드에서도 얼굴을 스캔하는 것은 권장하지 않습니다. 그러나 일반적인 작업 거리에서 얼굴을 제외한 다른 신체 부위를 스캔하는 것은 안전한 것으로 간주됩니다. 소프트웨어는 이를 지원하기 위해 실시간 거리 알림을 제공합니다. 얼굴이나 신체를 스캔하는 경우 Revopoint MIRACO Pro , POP 3 Plus 또는 RANGE 2 가 가장 좋은 옵션입니다.
스캔 중에 스캔 모드를 전환할 수 있나요? 네, 하지만 동일한 추적 모드에서만 가능합니다. 추적하려면 "완료" 버튼을 클릭하고 "계속"을 선택한 후 다른 모드로 전환하여 스캐닝을 재개하세요. 복잡하거나 큰 물체의 경우, 다양한 스캐닝 모드를 사용하여 여러 단면에서 데이터를 캡처한 다음 Revo Metro 소프트웨어와 병합하여 더욱 정확한 3D 모델을 만드세요.
MetroY/ MetroY Pro의 차이점은 무엇인가요? (1) 기술: MetroY는 다중 라인 레이저 기술을 사용하고 MetroY Pro는 다중 라인 레이저와 전체 필드 블루 라이트 구조화 광 기술을 사용합니다. (2) 스캐닝 모드: MetroY는 세 가지 핸드헬드 멀티라인 레이저 스캐닝 모드(크로스라인 레이저 30개, 평행 레이저 라인 15개, 단일 라인 레이저 모드)를 지원합니다. 반면, MetroY Pro는 다섯 가지 스캐닝 모드(크로스라인 레이저 34개, 평행 레이저 라인 15개, 단일 라인 레이저)와 핸드헬드 풀필드 구조화 광 모드, 자동 턴테이블 스캐닝 모드를 지원합니다. (3) 추적 방식: MetroY는 마커 및 글로벌 마커 추적만 지원합니다. MetroY Pro는 레이저 라인 스캐닝을 통한 마커 및 글로벌 마커 추적을 지원하지만, 전체 필드 구조화 광 스캐닝을 통한 특징점, 마커 및 글로벌 마커 추적도 지원합니다. (4) 스캐닝 속도: MetroY 멀티라인 레이저 스캐닝은 초당 최대 1,500,000포인트를 지원합니다. MetroY Pro 멀티라인 레이저 스캐닝은 초당 최대 1,700,000포인트를 지원하며, 전체 필드 구조광 스캐닝은 초당 최대 7,000,000포인트를 지원합니다.
MetroX/ MetroY Pro의 차이점은 무엇인가요? (1) 스캐닝 모드: MetroX는 2개의 핸드헬드 다중선 레이저 스캐닝 모드(즉, 14 레이저 교차선 모드 및 7 레이저 평행선 모드), 1개의 핸드헬드 전체 필드 구조화 광 스캐닝 모드 및 자동 턴테이블 스캐닝 모드를 포함하여 4개의 스캐닝 모드를 지원합니다. MetroY Pro는 3개의 핸드헬드 다중선 레이저 스캐닝 모드(즉, 34 레이저 교차선 모드, 15 레이저 평행선 모드 및 단일선 레이저 모드), 1개의 핸드헬드 전체 필드 구조화 광 스캐닝 모드 및 자동 턴테이블 스캐닝 모드를 포함하여 5개의 스캐닝 모드를 지원합니다. (2) 스캐닝 속도: MetroX는 다중 라인 레이저 스캐닝 시 최대 80만 포인트/초, 전체 필드 구조광 스캐닝 시 최대 700만 포인트/초의 스캐닝 속도를 제공합니다. 반면, MetroY Pro는 다중 라인 레이저 스캐닝 시 최대 170만 포인트/초, 전체 필드 구조광 스캐닝 시 최대 700만 포인트/초의 속도를 제공합니다. (3) 컬러 스캐닝: MetroX는 자동 턴테이블 모드에서만 컬러 스캐닝을 지원합니다. 반면, MetroY Pro는 다섯 가지 스캐닝 모드 모두에서 색상과 질감 정보를 캡처할 수 있습니다. (4) 연결 방식: MetroX는 USB 연결만 가능한 반면, MetroY Pro는 USB 및 Wi-Fi를 통해 연결 가능하며, 보조 배터리로도 전원을 공급받을 수 있습니다.
스캔 중에 마커를 사용해야 합니까? 레이저 스캐닝 모드에서는 마커가 필수적입니다. 마커 포인트를 배치할 때는 불규칙한 패턴으로 배열하세요. 스캐닝하는 동안 프레임에 최소 5개의 마커 포인트가 보이도록 하세요. 최상의 정확도를 위해 곡선형 표면보다는 평평한 표면에 마커를 부착하세요. 또한, 마커가 묻은 부드러운 패드나 천은 사용하지 마세요.
소프트웨어를 별도로 구매해야 합니까? 아니요, MetroY/MetroY Pro에는 Revo Metro라는 무료 소프트웨어가 포함되어 있습니다. Windows 및 macOS와 호환되며 오프라인에서 모델을 스캔, 편집, 병합 및 가져오기/내보내기할 수 있습니다.
Reve Metro는 어떤 형식으로 내보낼 수 있나요? Revo Metro를 사용하 면 대부분의 3D 모델링, 슬라이서, CAD 소프트웨어와 호환되도록 PLY, OBJ, STL, ASC, 3MF, GLTF, FBX 형식으로 모델을 내보낼 수 있습니다. 포인트 클라우드 모델: PLY, OBJ, ASC 메시 모델: PLY, OBJ, STL, FBX, GLTF, 3MF 텍스처 모델: PLY, OBJ, FBX, GLTF
