Revopoint MetroY Ultra
소형에서 중형 작업용 고성능 3D 스캐너
-
체적 정확도: 0.015 + 0.04 mm x L (m)
-
5가지 블루라이트 스캔 모드
-
더 빠른 스캔: 최대 3,000,000 포인트/초
-
초고속 스캔: 34개의 횡단 선(cross-line)
-
스캔 부피: 소형에서 중형
-
인증 3D 측정 및 검사 - Revo Measure 필요 (*Windows 10/11만 지원)
-
더 빠른 스캔 속도 - 최대 90fps
-
무료 스캔 소프트웨어 포함 - Revo Metro
-
야외 레이저 스캔: 최대 100,000 럭스
좀 더 자세히 살펴보세요

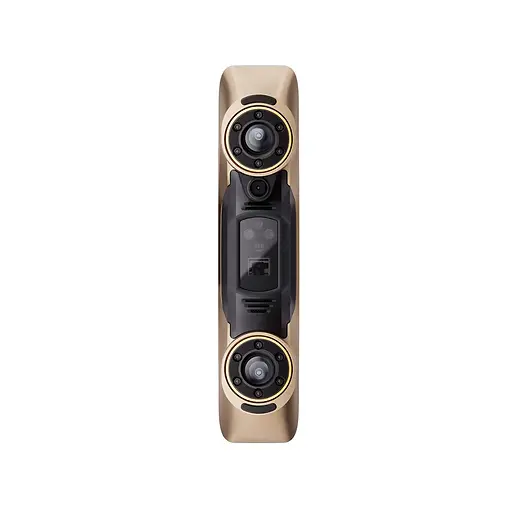

MetroY Ultra 3D Scanner
고속 레이저 스캔: 최대 3,000,000 포인트/초
초고속 스캔: 34개의 교차 선들
스캔 볼륨: 소형에서 중형
스캔 속도: 최대 90fps
15개의 평행선
Full-field Structured Light
자동 턴테이블 스캔 모드
100% 빨라짐* - 34개의 크로스 라인
평평하거나 반짝이는 표면, 검은색 표면을 초당 최대 300만 포인트로 캡처할 수 있습니다.
Details - 15개의 평행선
모든 미세한 디테일, 가장자리, 복잡한 표면을 정밀하게 포착하세요.
Deep Holes - 싱글 라인
깊은 구멍, 균열, 그리고 그릴을 완벽하게 포착합니다.

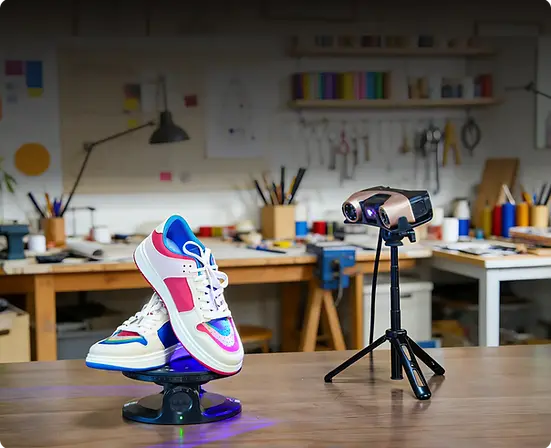

자동 턴테이블 모드
MetroY Ultra와 듀얼 축 턴테이블을 사용해 단 한 번의 클릭으로 초정밀한 모델을 자동으로 생성하여 매번 반복 가능한 결과를 제공합니다.
Structured Light Mode
피처가 풍부한 작업물을 마커 없이 최대 700만 포인트/초에 빠르게 캡처하여 빠르고 정확한 3D 데이터를 제공합니다.
0.015 + 0.04 mm x L (m)
부피 정확도

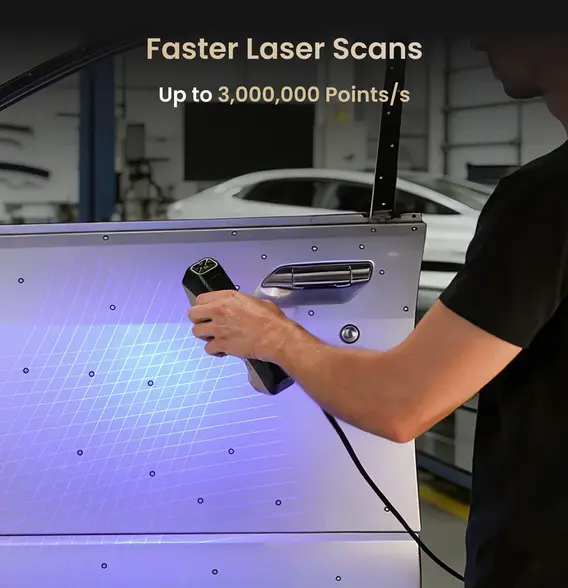

더 빠른 레이저 스캔
3,000,000 포인트/초

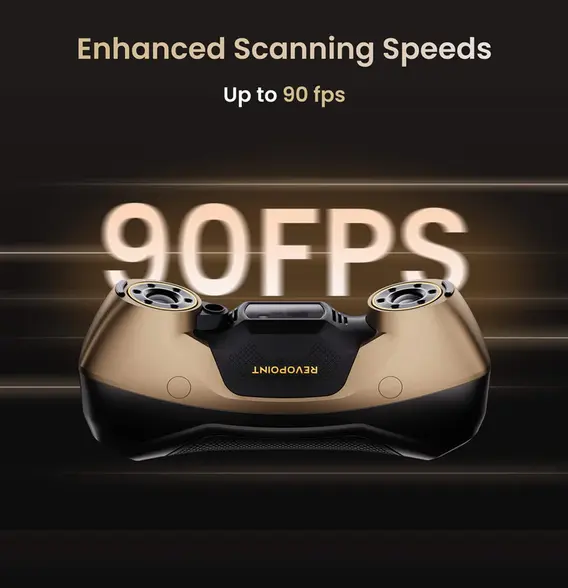

50% 더 빠른 스캔 속도
최대 90fps
MetroY Ultra CMM 에디션 -
검증된 측정값
현장 실시간 정확성 검증 (CMM 에디션)
CMM 인증 카본 파이버 볼 플레이트와 Revo Metro를 통해 빠르고 신뢰할 수 있는 현장 실시간 정확성 검증을 보장합니다.
Revo Measure - From 3D Scans to 3D Measurement
3D 스캔 데이터를 정확하고 검증 가능한 측정값으로 변환하여 모든 부품이 설계 사양을 충족하는지 확인하세요.
*CMM 에디션에 포함되어 있습니다
스캐닝 스프레이는 필요 없습니다
어둡거나 반짝이는 표면 스캔하기
무선 스캐닝
Wi-Fi 6를 통해 PC의 처리 능력을 이용해 실시간으로 스캔을 스트리밍할 수 있습니다.
Real Color, Real Results
생생한 3D 모델을 만드세요.
야외 레이저 스캔
최대 100,000 럭스까지
Revo Design - Scans-to-CADs
강력한 메시 편집, 자유 및 파라메트릭 모델링, 스캔 투 CAD 워크플로우를 제공하여 역설계, 제품 개발, 산업 디자인에 이상적입니다.
운반 케이스
삼각대
듀얼 축 턴테이블
What’s in the Box
MetroY CMM Edition
MetroY Pro 3D 스캐너
USB Type-C-Type-C 케이블
전원 어댑터*
마커
교정 보드
샘플 버스트
모바일 키트(4세대)
볼 플레이트
Revo Measure 소프트웨어 (1년 라이선스)
*Windows 10/11만 지원됨
YouTube 리뷰
이름
49 × 38°
최소 스캔 볼륨
MetroY Ultra 사양
MetroY Ultra
스캐닝 유형
핸드헬드 및 데스크탑
기술
다중 라인 레이저 스캔과 Full-field Structured Light Scan
스캔 가능한 객체 크기
소형에서 중형
단일 프레임 정밀도, 최대*
0.01mm
단일 프레임 정확도, 최대*
0.015 mm
부피 정확도
0.015 mm + 0.04 mm × L(m), L은 물체의 길이입니다.
융합점 거리, 최대
0.05 mm
근무 거리
200 ~ 400 mm
가장 가까운 거리의 단일 포획 구역
152 × 200 mm에서 138 mm
각도 시야각(H x V)
10 × 10 × 10 mm
최대 스캔 볼륨
2 × 2 × 2 m
스캔 속도, 최대
NVIDIA GPU: 90fps
CPU: 60fps
포인트 반환률
다중 라인 레이저 Scan: 3,000,000 포인트/초
Full-field Structured Light Scan: 7,000,000 포인트/초
RGB 카메라 해상도
2 Megapixels
컬러 스캐닝
자동 턴테이블 모드에서만 가능합니다. 레이저 라인 마커 모드 색상 스캔이 곧 도입됩니다.
추적 방법
마커, 글로벌 마커, 특징
야외 스캔*
다중 라인 레이저 모드는 최대 100,000 lux의 조명 환경에서 스캔을 가능하게 합니다
3D 광원*
34 Blue Cross Laser Lines
15 Blue Parallel Laser Lines
1 Blue Deep Hole Single Laser Line
62 Line Blue Full-field Structured Light
조명 채우기*
12 Blue LEDs
CPU
4코어 ARM, 2.0 GHz
내장 칩 컴퓨팅
Depth Computing
버튼
4
최소 PC 요구사항*
Window CPU: 인텔 i7 13세대 또는 AMD 라이젠 7 5800
RAM ≥ 32GB
GPU: NVIDIA GeForce RTX 3060 (8GB)
참고: (1) CPU 구성이 확실하지 않으시다면, CPU에 코어≥8, 스레드≥16, 기본 주파수 ≥2.4GHz가 있는지 확인해 주세요.
(2) 레이저 라인 스캐닝 모드에서만 전용 그래픽 카드가 가속을 위해 필요합니다. AMD와 MAC GPU는 현재 가속을 지원하지 않습니다.
권장 PC 사양*
Window CPU: 인텔 i9 12세대 이상
RAM ≥ 64GB GPU: NVIDIA RTX 4060 (8GB 이상)
호환 운영체제
윈도우 10/11(64비트), macOS 11.0 이상
출력 파일 형식
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
3D 모델 출력 준비 완료
✔
와이파이
6
커넥터 유형
USB Type-C to Type-C
전력 요구 사항
DC 12V, 3A
스캐너 무게
450g
치수 (L × W × H)
211 × 94 × 47 mm
특수 물체 스캐닝
레이저 라인 모드에서 투명 또는 스펙큘러 표면을 스캔할 때는 스캐닝 스프레이를 사용해 주세요.
Full-Field Structured Light mode에서 투명, 검은색, 스펠큘러 또는 고반사면 스캔 시 스캐닝 스프레이 사용이 권장됩니다.
사용자 재조정
네
보조 배터리 용량
5500mAh
(메트로 울트라 배터리 그립을 사용할 경우 평균 배터리 수명은 약 2.5시간입니다.)
지원 액세서리
마커 블록 키트, 모바일 키트(4세대), 듀얼 축 턴테이블, 볼 플레이트
주석
1. 정밀도는 동일한 물체를 한 각도에서 반복적으로 측정했을 때 서로 얼마나 가까운지를 의미합니다. 정확도는 단일 각도에서 측정된 값이 실제 (진짜) 값과 얼마나 가까운지입니다. 두 마리 모두 통제된 실험실 환경에서 획득되었습니다. 실제 결과는 운영 환경에 따라 다를 수 있습니다.
2. 클래스 2M 레이저 안전 팁:
(1) 제품은 클래스 2M 레이저 프로젝터를 사용합니다. 가까이서 직접 마세요! 자세한 내용은 클래스 2M 레이저 표준 문서를 참조하시기 바랍니다.
(2) 망막 손상을 피하기 위해, 확대 가능한 광학 기기(예: 망원경, 카메라 렌즈)를 통해 레이저 빔을 직접 들여다보지 마세요.
(3) 레이저 반사를 방지하기 위해 거울이나 유리와 같은 반사면을 레이저 빔 경로에 두지 마십시오.
3. 이 제품은 깜빡이는 조명이 있어 광과민 간질 환자에게는 적합하지 않을 수 있습니다.
4. CPU 구성이 확실하지 않다면, 코어 코어≥8, 스레드≥16, 기본 주파수가 2.4GHz≥있는지 확인하세요.
자주 묻는 질문 (FAQ)
MetroY와 Ultra의 권장 스캔 크기는 어떻게 되나요? 권장 스캔 크기는 10 × 10 × 10 mm에서 2 × 2 × 2 m까지 다양하며, 작은 부품부터 중형 산업 부품까지 포함됩니다.

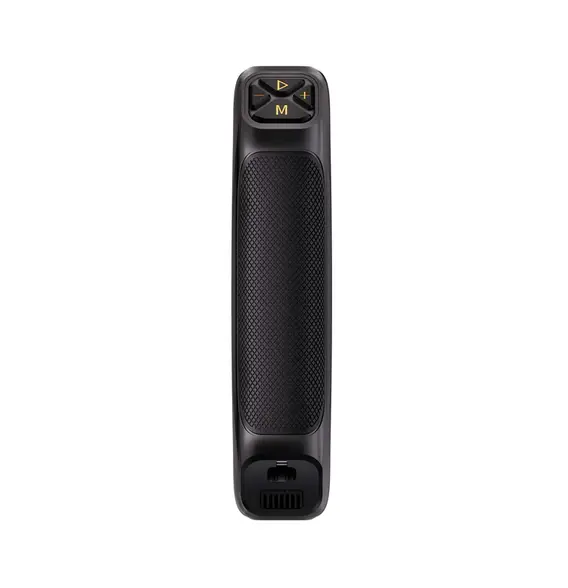

MetroY Ultra에 내장 배터리가 있나요? 아니요, MetroY Ultra는 제공된 전원 어댑터나 배터리 그립 공급이 필요합니다.
MetroY Ultra는 장시간 스캔 중에도 정확도를 유지하기 위한 냉각 기능이 있나요? 네, MetroY Ultra의 팬은 열을 방출하여 온도를 안정적으로 유지합니다. 이미지 센서와 CPU 모두 실시간 온도 센서를 갖추고 있어 작은 드리프트를 보정하고 정확성을 보장합니다.
같은 표면적의 여러 스캔이 단일 스캔보다 더 정확할까요? 레이저 스캐닝 모드를 사용할 때는 같은 표면적을 반복해서 스캔하는 것이 필수적인데, 여러 각도에서 여러 번 스캔하면 모델이 녹색으로 전환되어 더 높은 품질을 의미합니다.
MetroY Ultra를 사용할 수 있는 어떤 모드에세든 사람들의 얼굴이나 몸을 스캔할 수 있나요? 얼굴을 어떤 모드로든 스캔하는 것은 권장되지 않으며, 눈에 직접 레이저 노출이 위험이 있기 때문입니다. 하지만 얼굴을 제외한 다른 신체 부위를 정상적인 작업 거리에서 스캔하는 것은 안전하다고 간주됩니다. 소프트웨어는 이를 돕기 위해 실시간 거리 알림을 제공합니다.
MetroY Ultra가 전자 부품으로 물체를 스캔할 수 있나요? 레이저가 부품을 손상시키나요? 민감한 전자 부품은 최소 200mm 이상 떨어져 보관해도 손상되지 않습니다. 부품이 스캐너의 레이저 출구 바로 옆에 위치하지 않도록 하는 것이 중요합니다. 이 부분은 레이저 방출로 인한 에너지 밀도가 높기 때문입니다.
스캔 중에 스캔 모드를 전환할 수 있나요? 네, 하지만 같은 추적 모드 내에서만 가능합니다. 하려면 Finish 버튼을 클릭하고 "계속"을 선택한 뒤 다른 모드로 전환한 뒤 스캔을 재개하세요. Revo Metro에서 스캐너의 M-키 설정도 설정할 수 있습니다. 라인 레이저 스캔을 사용할 때는 + 키와 - 키를 사용해 다양한 라인 레이저 유형을 전환할 수 있습니다.
MetroY, MetroY Pro, MetroY Ultra의 차이점은 무엇인가요? (1) 기술적 측면: MetroY는 다중 라인 레이저 기술을 사용합니다; 메트로 Y 프로와 메트로 Y 울트라는 다중 라인 레이저와 전필드 청색광 구조화 기술을 사용합니다. (2) 스캐닝 모드: MetroY는 30개의 크로스 라인 레이저, 15개의 병렬 레이저 라인, 그리고 단일 라인 레이저 모드의 세 가지 휴대용 다중 라인 레이저 스캐닝 모드를 지원합니다. MetroY Pro와 MetroY Ultra는 34개의 크로스 라인 레이저, 15개의 병렬 레이저 라인, 단일 라인 레이저의 5가지 스캐닝 모드를 지원하며, 휴대용 풀필드 구조화 조명 모드와 자동 턴테이블 스캐닝 모드도 지원합니다. (3) 추적 방법: MetroY는 마커 및 글로벌 마커 트래킹만 지원합니다. MetroY Pro와 MetroY Ultra는 레이저 라인 스캔을 통한 마커 및 글로벌 마커 트래킹을 지원하며, 피처, 마커, 글로벌 마커 트래킹과 전면 구조화 광 스캔도 지원합니다. (4) 스캔 속도: MetroY 다중 라인 레이저 스캐닝은 초당 최대 1,500,000점까지 지원합니다. 메트로 Y 프로 다중 라인 레이저 스캐닝은 초당 최대 2,000,000포인트까지 도달할 수 있으며, 전체 필드 구조화 광 스캔은 최대 7,000,000포인트/초를 지원하며 최대 60fps의 스캔 프레임 속도를 자랑합니다. 메트로Y 울트라 다중 라인 레이저 스캐닝은 초당 최대 3,000,000포인트에 도달할 수 있으며, 전장 구조화 광 스캐닝은 초당 최대 7,000,000포인트를 지원하며 최대 90fps의 스캔 프레임 속도를 자랑합니다.
Revo Metro가 대형 턴테이블을 제어할 수 있나요? 네. 라지 턴테이블을 사용하는 세 가지 방법은 다음과 같습니다: (1) Revo Metro의 액세서리 메뉴를 통해 대형 턴테이블을 연결하고 자동 턴테이블 모드로 제어합니다. (2) 원격 조종기를 사용해 조작한다. (3) 모바일 앱 Revo Assistant를 통해 턴테이블의 속도와 방향을 제어할 수 있습니다. 휴대폰 앱 스토어에서 다운로드하거나 Revopoint 웹사이트에서 revopoint3d.com/pages/support-download 에서 찾아보세요.
소프트웨어를 별도로 구매해야 하나요? 아니요, MetroY Ultra에는 Revo Metro라는 무료 소프트웨어가 포함되어 있습니다. Windows와 macOS와 호환되며, 오프라인에서 모델을 스캔, 편집, 병합, 가져오기-내보내기를 할 수 있습니다.
Revo Measure는 어떤 컴퓨터 시스템을 지원하나요? Revo Measure는 현재 Windows만 지원합니다. Mac 버전은 아직 계획 중이니 계속 지켜봐 주세요.
Revo Metro에서 모델 데이터를 Revo Measure로 가져오는 것이 복잡한가요? Revo Metro 소프트웨어는 복잡한 조작이 필요 없는 원클릭으로 모델을 Revo Measure로 가져올 수 있도록 지원합니다.
3D 모델을 디자인 소프트웨어로 가져올 수 있나요? 네, Revo Metro는 Revo Design, QuickSurface, Geomagic, PolyWorks, Blender, Maya, Rhino, ZBrush, Fusion 360 등 대부분의 디자인 소프트웨어와 호환되는 다양한 파일 형식을 제공합니다. 포인트 클라우드 모델: PLY, OBJ, ASC 메시 모델: PLY, OBJ, STL, FBX, GLTF, 3MF 텍스처 모델: PLY, OBJ, FBX, GLTF
MetroY Ultra에서 만든 3D 모델을 3D 프 린팅할 수 있나요? 네, 모델들은 STL, OBJ, 3MF 포맷으로 내보낼 수 있으며, 이 포맷은 대부분의 슬라이서 소프트웨어와 호환됩니다.
MetroY Ultra에 서드파티 스캔 포스프웨어가 있나요? 아니요, 이 소프트웨어는 Revo Metro 소프트웨어와만 호환되며, 이 소프트웨어는 스캔 및 모델 편집 기능을 제공하며 Revopoint 웹사이트에서 다운로드할 수 있습니다.
