Revopoint Trackit
Revopoint Trackit
마커 없는 스캔을 위한 광학 추적 3D 스캐너
빠른 스캔: 30개의 블루
크로스 라인 레이저
작은 물체(10mm)부터
큰 물체(6m) 까지 캡처
기지국 재배치
체적 정확도
0.02mm + 0.04mm x L(m)
마커 없는 스캔
완전 자동화된
교정 프로세스
자세히 살펴보세요
Trackit Tracking 3D Scanner
30개의 크로스라인 레이저와 싱글
라인 레이저 모드
체적 정확도
0.02mm + 0.04mm x L(m)
완전 자동화된 교정 프로세스
마커 없는 스캔라인 레이저 모드
고정확도 소형에서 대형 스캔까지
뛰어난 스캐닝 세부 정보
품질 관리나 역설계를 위한 스캔-CAD 변환을 위한 치수 검사에 적합한 세부적인 3D 모델을 만듭니다.
듀얼 블루 레이저 캡처 모드
빠른 스캔: 30개의 교차선
스캐닝 스프레이를 사용하지 않고도 어둡거나 반짝이는 표면 영역을 포함하여 효율적으로 스캔합니다.
깊은 구멍: 단일 선
기어 이빨, 깊은 구멍, 틈새, 움푹 들어간 부분과 같은 미세한 디테일을 완벽하게 포착했는지 확인하세요.

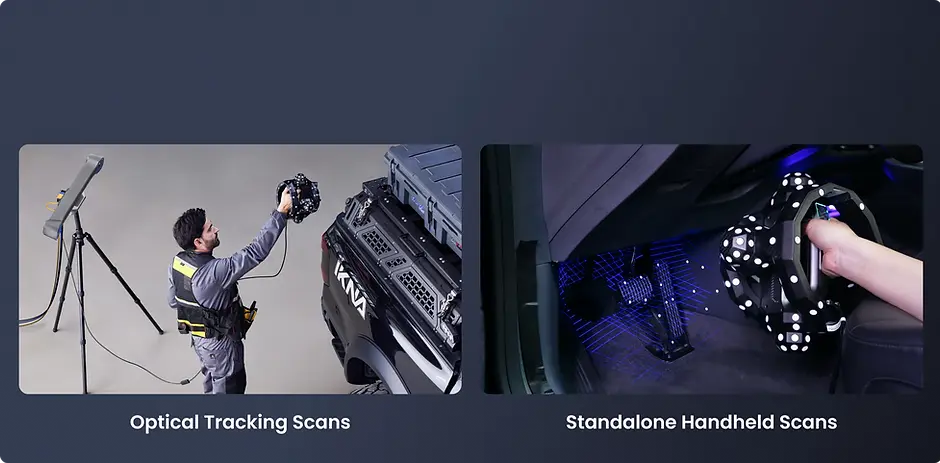

광학 추적 또는 독립형 핸드헬드 스캔
광학 추적과 독립형 핸드헬드 3D 스캔을 전환하여 다양한 스캐닝 상황에 적응하세요 . Trackit의 독립형 기능을 사용하여 기지국이 볼 수 없는 숨겨진 공간이나 내부 공간을 쉽게 캡처할 수 있습니다 .
광학 추적 스캔
독립형 핸드헬드 스캔

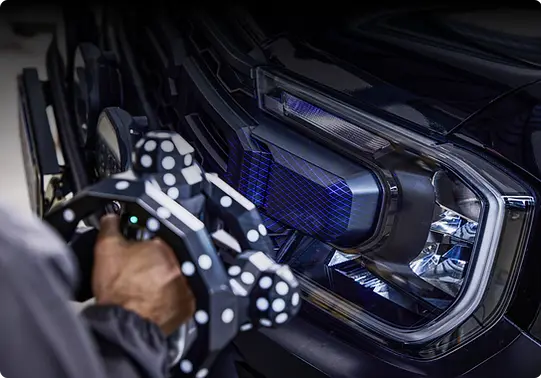

시간을 절약하는 마커 없는 스캔
Trackit Tracking 3D 스캐너는 고급 광학 추적 기술을 사용하여 실시간으로 위치를 추적
하고 마커 없이도 정확한 3D 데이터를 캡처합니다 . Trackit의 듀얼 카메라 베이스 스테이션을 통해 10mm에서 6m까지
의 작업물에 대한 3D 레이저 스캐닝 효율을 극대화할 수 있습니다 .

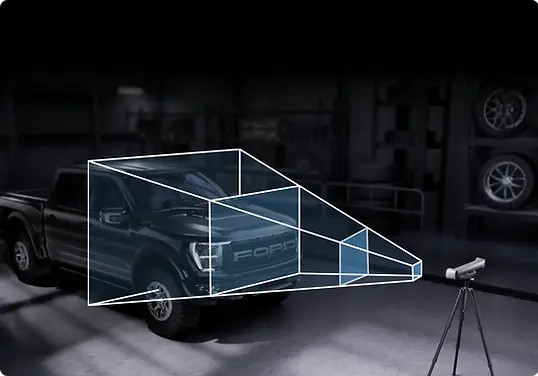

대형 작업물을 쉽게 스캔
Trackit의 베이스 스테이션을 대형 작업물 주변으로 도약시켜*, 초당 최대 150만 회의 측정
속도로 빠르게 표면을 캡처 하여 손쉽게 대형 작업물을 캡처할 수 있습니다. Trackit의 앵커 블록 시스템은 모든 도약 시 완벽한 프레임 스티칭을 보장하여 전문적인 3D 모델을 효율적으로 제작할 수 있도록 지원합니다 . 고도로 조절 가능한 삼각대를 사용하면 다양한 촬영 상황에 맞춰 Trackit을 쉽게 배치할 수 있습니다.

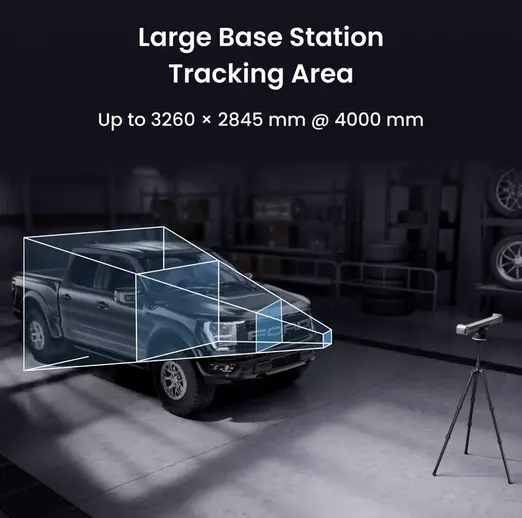

최대 추적 프레임 영역:
3260 × 2845mm @ 4000mm
간편한 조작:
6m 케이블
추적기 작동 거리:
1.5~4m
*큰 물체 주변으로 기지국을 이동하여
물체를 완전히 포착합니다.
자동 보정으로 시간과 노력 절약
복잡하고 긴 보정 과정을 생략 하고, 인적 오류 없이
완벽한 다중 포즈 보정을 경험하세요 . Trackit의 스마트 자동 보정 듀얼 축 짐벌 시스템은 모든 어려운 작업을 완벽하게 수행하여 항상 안정적이고 정확하며 간편한 보정 과정을 보장합니다.

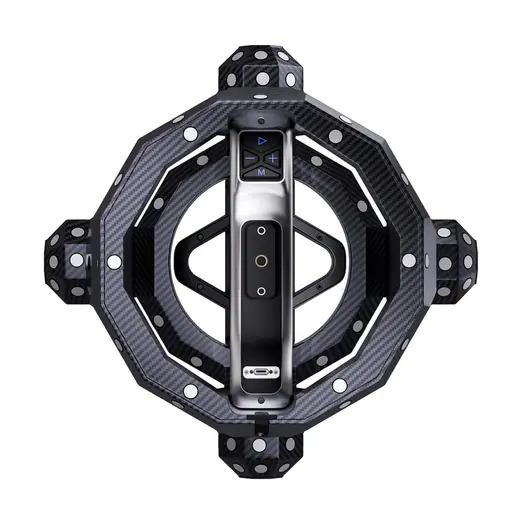

견고한 탄소 섬유 프레임
Trackit의 견고한 일체형 탄소 섬유
프레임은
프레임 변형 및 마커 이동 으로 인한 정확도 오류를 방지하여 항상 일관된 스캔 데이터를 보장합니다 .
까다로운 환경에 적합하도록 설계된
견고하면서도 가벼운 구조 는
장시간 스캔에도 편안함을 제공합니다.
사실적인 텍스처 매핑
Trackit의 고해상도
RGB 카메라 로 물체의 표면 질감을 포착하여 생생한 3D 모델을 만들거나 , Revo Measure로 질감 데이터를 사용하여 정확한
측정과 전문적인 보고서를 작성하세요.
Trackit 로봇 3D 스캐닝 시스템
Trackit Optical Tracking 3D 스캐너가 장착된 6축 협업 로봇은 최대
직경 0.5m의 복잡한 형상을 최대 0.05mm의
체적 정확도로 완전 자동화된 포인트 클라우드 캡처를 가능하게 합니다.
Revo Track: 최고 수준의 소프트웨어
Revo Track은 스캐닝, 편집, 처리 및 보정을 위한 사용하기 쉬운 무료 소프트웨어입니다.
출력 형식: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
3D 측정 솔루션
Revo 디자인 소프트웨어
Revo Design(QUICKSURFACE Lite와 동일한 기능)은 3D 스캐닝
과 엔지니어링 설계 간의 간극을 메우고 3D 스캔 데이터를 CAD로 변환하는 과정을 간소화합니다. 메시 편집, 자유형 및 파라메트릭 모델링, 스캔-CAD 워크플로를
위한 강력한 도구를 갖춘 Revo Design은 역설계, 제품 개발 및 산업 디자인에 이상적입니다.
Revo Measure 소프트웨어
새로운 소프트웨어 Revo
Measure를 사용하여 포인트 클라우드 또는 메시를 CAD와 효율적으로 비교하세요. 강력한 도구들을 통해 고정밀 모델 측정, 매개변수 추출, 체적 측정 및 GD&T 분석 기능을 제공합니다 .
정확한 치수
측정
모델
편차 분석
측정
보고서 내보내기
GD&T 분석
섹션 생성 및
측정
다양한 데이터 형식 지원
: PLY, OBJ, STL 및 PTS
* 중국어, 중국어 번체, 일본어, 한국어, 영어,
프랑스어, 독일어, 이탈리아어, 스페인어, 러시아어, 포르투갈어, 터키어를 지원합니다.
지능형 온도 모니터링
Trackit의 고감도 온도 센서는
온도 변화를 모니터링하여 Tracker와
Scanner의 현재 온도를 실시간으로 표시합니다.
이를 통해 최적의 작동을 보장하고
온도 관련 정확도 편차를 방지하여
높은 3D 스캐닝 정확도를 유지합니다.
What’s in the Box
Trackit Tracking 3D Scanner
스캐너
트래커
스캐너 자동 보정
듀얼 축 짐벌
트래커 자동 보정
듀얼 축 짐벌
트래커 삼각대
교정 보드 × 1
교정 극
교정 보드 삼각대
스캐너 삼각대
전원 어댑터
PC 케이블
스캐너 케이블
스캐너 짐벌 케이블
트래커 짐벌 케 이블
케이블 타이
마커 × 20
(자석)
앵커 블록 × 8
(자석)
위치 지정 패드
스캐너 어댑터
USB 플래시 드라이브

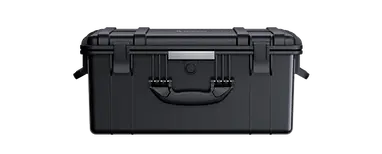

바퀴가 달린 추적 케이스
바퀴가 달린 스캐너 케이스
참고사항:
1. 전원 어댑터는 국가 또는 지역에 따라 다를 수 있습니다.
2. 제품과 모든 부속품을 올바르게 보관하세요.
3. 손상된 부품은 수리를 위해 Revopoint로 다시 보내야 합니다.
제품 사양
3D 스캐너
트래커
단일 프레임 정확도①
0.02mm
부품 크기 범위(권장)
0.01 - 6m
융합 지점 거리, 최대
0.05mm
체적 정확도(추적 시스템)
0.02mm + 0.04mm × L(m)
스캐닝 속도, 최대
1,500,000포인트/초
작동 거리
1500~4000mm
광원②
30개의 블루 크로스 레이저 라인 1개의 블루 싱글 레이저 라인
최소 추적 프레임
1304 × 1067mm @ 1500mm
작동 거리
200~400mm
최소 추적 프레임
1304 × 1067mm @ 1500mm
가장 가까운 거리의 단일 캡처 영역
160 × 70mm @ 200mm
추적 볼륨
11m³
가장 먼 거리의 단일 캡처 영역
320 × 215mm @ 400mm
무게
2.0kg
무게
1.2kg
치수(L × W × H)
686 × 106 × 111mm
추적 밴드
적외선
치수(L × W × H)
295 × 295 × 205mm
작동 온도 범위③
0~40℃
사용자 재보정
자동 보정 추적기에는 자동 짐벌 보정 시스템이 있습니다. 스캐너는 수동 보정이 필요합니다.
출력 형식
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
지원되는 액세서리
교정 보드, 교정 폴, 자동 교정 듀얼 축 짐벌, 앵커 블록, 대형 턴테이블
출력 형식
프레임: 카본 파이버 하우징: 폴리카보네이트
참고:
① 정확도는 통제된 실험실 환경에서 측정되었습니다. 실제 결과는 작동 환경에 따라 다를 수 있습니다.
② 1등급 레이저 안전 수칙:
1) 본 제품은 1등급 레이저 프로젝터를 사용합니다. 근거리에서 직접 보지 마십시오! 자세한 내용은 1등급 레이저 표준 문서를 참조하십시오.
2) 망막 손상을 방지하려면 확대 가능한 광학 기기(예: 망원경 및 카메라 렌즈)를 통해 레이저 빔을 직접 보지 마십시오.
3) 레이저 반사를 방지하려면 레이저 빔 경로에 거울이나 유리와 같은 반사면을 두지 마십시오.
③ 정확도를 보장하려면 20~25℃(68~77℉)의 주변 온도 범위에서 제품을 사용하는 것이 좋습니다.
④ 본 제품에는 섬광등이 있어 광과민성 간질이 있는 사람에게는 적합하지 않을 수 있습니다.
YouTube 리뷰
자주 묻는 질문
Trackit의 특별한 점은 무엇인가요? Trackit은 Revopoint의 최신 트래킹 3D 스캐너입니다. 고정밀 3D 스캐너와 산업용 정밀 스캐닝 및 측정에 최적화된 광학 트래커 장치를 탑재했습니다. Trackit 시스템은 마커 준비 없이도 크고 작은 물체의 3D 포인트 클라우드를 빠르게 수집할 수 있도록 지원합니다.
Trackit의 두 가지 스캐닝 모드의 차이점은 무엇입니? (1) 30개의 블루 크로스 레이저 라인: 검은색, 반사형, 금속성 표면의 직접 스캐닝을 포함하여 표면 영역의 고정밀, 고효율 스캐닝을 제공합니다. (2) 1개의 블루 단일 레이저 라인: 고품질의 단일 블루 레이저 라인을 투사하여 깊은 구멍이나 홈과 같은 좁은 영역의 정밀 스캐닝에 적합하여 복잡한 구조물의 완벽한 캡처를 보장합니다.
Trackit에는 내장배터리가 있나요? Trackit 스캐너를 Wi-Fi를 통해 PC에 연결할 수 있나요? 아니요, Trackit의 3D 스캐너와 Tracker 광학 추적 베이스 스테이션에는 내장 배터리가 없으므로 전원 공급을 위해 전원 어댑터가 필요합니다. 아니요, 스캐너는 USB 3.0 케이블을 통해서만 PC에 연결할 수 있습니다.
온도가 사용 및 스캐닝 정확도에 영향을 미칩니까? Trackit에는 실시간으로 온도 변화를 모니터링하는 고감도 온도 센서가 내장되어 있습니다. 이 소프트웨어는 트래커와 스캐너의 현재 상태를 표시하는 온도 시각화 인터페이스를 제공합니다. 또한, 장치가 최적으로 작동하고 있는지 보여주는 지표를 제공하여 온도로 인한 정확도 저하를 방지하고 높은 3D 스캐닝 정밀도를 보장합니다.
3D 모델을 디자인 소프트웨어로 가져올 수 있나요? 네, Revo Track은 QUICKSURFACE, Geomagic, PolyWorks, Blender, Maya, Rhino, ZBrush, Fusion 360 등 대부분의 디자인 소프트웨어와 호환되는 다양한 파일 형식을 제공합니다. 포인트 클라우드 모델: PLY, OBJ, ASC 메시 모델: PLY, OBJ, STL, FBX, GLTF, 3MF 텍스처 모델: PLY, OBJ, FBX, GLTF
Trackit의 PC 요구 사항은 무엇입니까? 최소 PC 요구 사항: 시스템 버전: Windows 10/11(64비트) RAM: ≥ 32GB CPU: Intel i7 13세대 이상/AMD Ryzen 7 7000 시리즈 이상 GPU: NVIDIA GeForce RTX 3060(8GB) 권장 PC 요구 사항 시스템 버전: Windows 10/11(64비트) RAM: ≥ 64GB CPU: Intel i9 12세대 이상 GPU: NVIDIA RTX 4060(8GB) 이상
Trackit의 스캐너를 독립적으로 사용할 수 있나요? 스캐너는 소형 및 중형 물체에 대한 고정밀 스캔만 수행할 수 있습니다. 이 모드에서는 마커를 부착해야 합니다. 스캐너를 단독으로 사용하는 경우에도 전원 공급과 트래커를 통한 데이터 전송이 필요하다는 점에 유의하십시오.
Trackit은 사람이나 동물을 안전하게 스캔할 수 있나요? 1등급 레이저의 단시간 노출은 일반적으로 사람의 눈에 안전합니다. 그러나 레이저가 눈에 직접 노출되면 불편함과 잠재적 위험을 초래할 수 있으므로 어떤 모드에서든 사람의 얼굴을 스캔하는 것은 권장되지 않습니다. 일반적인 작동 거리 내에서 얼굴을 제외한 신체의 다른 부위를 스캔하는 것은 안전하며, 소프트웨어는 실시간 거리 안내를 제공합니다. 얼굴이나 신체를 완벽하게 스캔하려면 Revopoint MIRACO Pro, POP 3 Plus가 가장 좋은 옵션입니다. 1등급 레이저는 일반적으로 사람의 눈으로 관찰하기에 안전합니다. Trackit은 동물 스캔에 사용할 수 있지만, 부작용을 방지하기 위해 동물의 얼굴과 눈에 직접 노출되지 않도록 주의하십시오.
Trackit으로 전자 부품이 있는 물체도 스캔할 수 있나요? 레이저가 부품은 손상시킬까요? 민감한 전자 부품은 최소 200mm 이상 떨어져 있으면 손상되지 않습니다. 스캐너의 레이저 출력부 바로 옆에 부품을 두지 않는 것이 중요합니다. 이 부분은 레이저 방출로 인한 에너지 밀도가 높기 때문입니다.
Trackit의 작동 온도 범위는 어떻게 되나요? 최적의 정확도를 위해 장치를 20°C~25°C(68°F~77°F)의 온도 범위에서 작동하는 것이 좋습니다.
Trackit을 어떻게 보정하나요? 보정은 추적 시스템과 스캐너, 두 부분으로 나뉩니다. 사용자는 기기와 함께 제공되는 소프트웨어와 듀얼 축 짐벌을 사용하여 추적 시스템의 완전 자동 보정을 수행할 수 있습니다. 스캐너는 수동 보정이 필요합니다. Trackit 빠른 시작 가이드를 참조하거나 공식 YouTube 계정 "Revopoint 3D"를 방문하여 보정 튜토리얼 영상을 시청하세요.
Revo Scan은 어떤 언어를 지원하나요? 중국어, 중국어 번체, 일본어, 한국어, 영어, 프랑스어, 독일어, 이탈리아어, 스페인어, 러시아어, 포르투갈어, 터키어
