Revopoint Trackit SR
마커 없는 무선 광학 추적 3D 스캐너
· 고정밀 스캔: 0.025 mm + 0.04 mm × L (m)
· 무선 스캔 - 자유롭게 움직이기
· 30개의 크로스라인 레이저
· 17개의 평행 레이저 라인
· 싱글 라인 레이저
· 마커 없는 스캔
· 10mm에서 4m까지의 물체 포획 효율적인 보정 워크플로우
· 휴대용 및 경량
· 야외 스캔
· 스마트 온도 모니터링
· 텍스처 매핑 - 생생한 3D 모델
자세히 살펴보세요
Trackit SR Tracking 3D Scanner
Wireless and Lightweight Scanning
Volumetric Accuracy: 0.025 mm + 0.04 mm × L (m)
Marker-free Scans
30 Blue Cross-line Lasers Scan
17 Parallel Laser Lines
Single Line Laser Scan
Scan Volume: Small to Large Objects
Markers Out
Wireless Freedom In
Triple Blue Laser Capture
Details Capture - 30 Cross-line Lasers
초당 최대 200만 포인트의 속도로 상세 영역을 효율적으로 스캔하십시오.
Fast Scans - 17 Parallel Lines
규모가 크고 특징점이 적은 작업 공간을 효율적으로 스캔하십시오.
Scans Deep Holes -
Single Line Laser
깊은 구멍, 틈새, 그릴 등을 매끄럽게 스캔하여 스캔하기 어려운 영역에서도 데이터를 빠짐없이 획득할 수 있습니다.
High Accuracy
Volumtric Accuracy :
0.025mm + 0.04mm x L (m)
Time-saving Marker-Free Scans
최첨단 광학 추적 기술을 활용하는 이 트래커는 스캐너의 공간적 위치를 실시간으로 포착하여, 대상 표면에 마커를 부착할 필요 없이 고정밀 3D 스캔을 가능하게 합니다.
Move Freely, Scan Wirelessly
교체 가능한 배터리*와 무선 스트리밍을 위한 WI-FI 6 , 독립적인 마커 스캔을 위한 독립 형 스캐너 작동을 지원합니다.
*배터리 수명 : 최대 2.5시간
Lightweight and Portable
총 무게 2.5kg인 트래커(1.5kg)와 스캐너(1kg)는 각종 액세서리와 함께 내구성이 뛰어난 바퀴 달린 휴대용 케이스 하나에 모두 수납됩니다.
Wireless Multi-station Scan Setup
넓은 작업 공간 내에서 트래커의 위치를 무선으로 변경할 수 있으며, 5개의 공용 기준점을 통해 매번 정확한 프레임 스티칭이 보장됩니다.
Robust Carbon Fiber Frame
견고하게 설계된 Trackit SR의 일체형 탄소 섬유 프레임으로 스캔 신뢰성을 확보하십시오.
Detailed Texture Mapping
Trackit SR의 고해상도 RGB 카메라를 사용하여 표면 질감을 생생하고 상세하게 포착하세요.
Always Accurate, Never Wait
내장된 능동형 가열 기능은 2분 이내에 최적의 열 안정성에 도달합니다. 내부 및 외부 온도 센서가 모든 스캔 과정 내내 상태를 지속적으로 모니터링합니다.
TCP Remote Control
타사 애플리케이션에서 TCP를 통해 Revo Track을 제어하여 스캐닝, 후처리 및 전환 작업을 실시간으로 원격 관리할 수 있습니다.
Revo Track Free Post- processing Software
Revo Track은 스캔, 편집, 처리 및 보정을 위한 사용하기 쉬운 무료 소프트웨어입니다.
Output Formats : PLY, OBJ, STL,ASC, 3MF
Revo Deisign -
Scans-to-CADs
강력한 메시 편집, 자유형 및 파라메트릭 모델링, scan-to-CAD 워크플로 기능을 갖추고 있어 역설계, 제품 개발 및 산업 디자인에 이상적입니다.
Revo Measure - Scans- to - Measurements
품질 관리 및 엔지니어링 검사를 위해 스캔 데이터를 정확하고 검증 가능한 측정값으로 변환하십시오.
*CMM 에디션에 포함됨
Reviews on YouTube
What’s in the Box

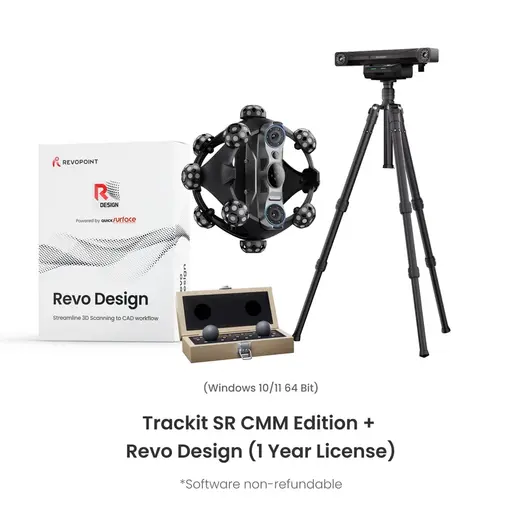

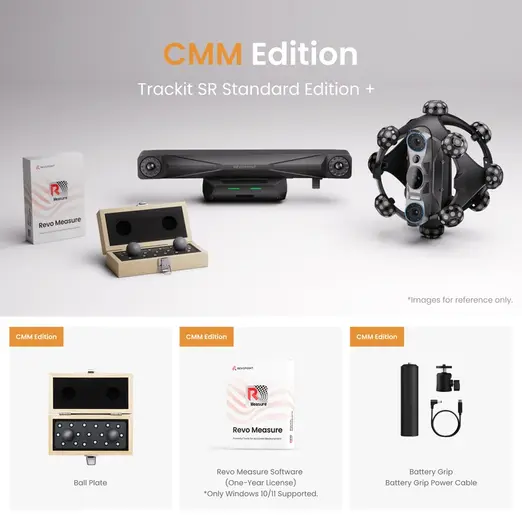

Trackit SR CMM Edition
3D 스캐너
트래커
자동 보정 듀얼 축 짐벌
삼각대
짐벌 어댑터 플레이트
Quick Release Clamp
Calibration Board
Calibration Pole
전원 어댑터
트래커 PC 케이블 (트래커 - PC)
스캐너 PC 케이블 (스캐너 - PC)
스캐너 케이블 (트래커 - 스캐너)
짐벌 케이블 (트래커 - 짐벌)
Cable Sleeve
Markers × 20 (Magnetic)
Markers × 200 (Sticky)
Case With Wheels
스캐너 배터리 × 2
스캐너 배터리 충전기
Ball Plate
Revo Measure Software (1년 라이센스)
*Windows 10/11만 지원됨
배터리 그립
배터리 그립 전원 케이블
제품 사양
Trackit SR 3D 스캐너
트래커
단일 프레임 정확도①
0.02mm
부품 크기 범위(권장)
0.01 - 4m
Acceptance Test
Based on VDI/VDE 2634 part 3 and ISO 10360-13
체적 정확도(추적 시스템)
0.025mm + 0.04mm × L(m)
스캐닝 속도, 최대
2,000,000포인트/초
최소 추적 프레임
587 × 569mm @ 800mm
광원②
Fine Mode: 30 Blue Cross Laser Lines
Far Mode: 17 Blue Parallel Laser Lines Deep Hole Mode: 1 Blue Single Laser Line
최대 추적 프레임
2075 × 1778mm @ 2500mm
작동 거리
가장 가까운 거리의 단일 포획 구역
123 × 200 mm에서 130 mm
와이파이
6
가장 먼 거리의 단일 포획 구역
330 × 500 mm 시 325 mm
무게
1.5kg
치수(L × W × H)
441 × 111 × 103 mm
무게
1.0 kg
Tracking Band
NIR
치수(L × W × H)
250 × 250 × 177 mm
작동 온도 범위③
0 °C - 30 °C
지원 액세서리
Calibration Board, Calibration Pole,
Anchor Block, Battery Grip
출력 형식
PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
지원되는 액세서리
교정 보드, 교정 폴, 자동 교정 듀얼 축 짐벌, 앵커 블록, 대형 턴테이블
재료
프레임: 카본 파이버 하우징: 폴리카보네이트
융합점 거리, 최대
0.05 mm
Cross Laser Lines: 200 - 400 mm
Parallel Laser Lines: 250 - 500 mm
Single Laser Line: 200 - 400 mm
와이파이
6
작동 거리
800~2500mm
추적 부피
3m³
사용자 재조정
수동 보정
Trackit SR VS Trackit
Trackit SR 3D 스캐너
Trackit 3D 스캐너
체적 정확도
(추적 시스템)
0.025 mm + 0.04 mm × L (m)
0.02 mm + 0.04 mm × L (m)
와이파이 6
√
/
스캔 속도, 최대
2,000,000 포인트/초
1,500,000 포인트/초
광원
Fine Mode: 30 Blue Cross Laser Lines
Far Mode: 17 Blue Parallel Laser Lines
Deep Hole Mode: 1 Blue Single Laser Line
Fine Mode: 30 Blue Cross Laser Lines
Deep Hole Mode: 1 Blue Single Laser Line
작업 거리
(추적기)
800 mm - 2500 mm
1500 mm - 4000 mm
추적 부피
3 m³
11 m³
무게
스캐너: 1 kg | 트래커: 1.5 kg
스캐너: 1.2 kg | 추적기: 2 kg
야외 스캔
100,000 럭스
/
자주 묻는 질문 (FAQ)
Trackit SR의 세 가지 스캔 보드 차이는 무엇인가요? (1) 30 크로스라인 레이저 모드: 고정밀도 및 고효율 스캔을 제공하며, 마커 없이 검은색, 반사, 금속 표면을 직접 스캔할 수 있습니다. (2) 17 평렬선 레이저 모드: 작업 거리가 길어 더 큰 물체를 빠르게 스캔하는 데 적합합니다. (3) 단일 라인 레이저 모드: 고품질 청색 레이저 선을 투사하며, 깊은 구멍이나 홈과 같은 좁은 영역의 정밀 스캔에 적합하여 복잡한 구조물의 완전한 포획을 보장합니다.
Trackit SR에서 만든 3D 모델을 3D 프린팅할 수 있나요? 네, 모델은 STL, OBJ, 3MF 포맷으로 내보낼 수 있으며, 이 포맷은 대부분의 3D 프린팅 슬라이서 소프트웨어와 호환됩니다.
3D 모델은 디자인 소프트웨어로 가져올 수 있나요? 네, Revo Track은 QuickSurface, Geomagic, PolyWorks, Blender, Maya, Rhino, ZBrush, Fusion 360 등 대부분의 디자인 소프트웨어와 호환되는 다양한 파일 형식을 지원합니다. 지원되는 포맷은 다음과 같습니다: 포인트 클라우드 모델: PLY, OBJ, ASC 메시 모델: PLY, OBJ, STL, FBX, GLTF, 3MF 텍스처 모델: PLY, OBJ, FBX, GLTF
Ttrackit SR의 스캐너를 WI-FI로 PC에 연결할 수 있나요? 네, 스캐너와 트래커 모두 Wi-Fi 6를 통해 PC에 무선으로 연결할 수 있습니다.
Trackit SR이 전자 부품으로 물체를 스캔할 수 있나요? 레이저가 손상을일으킬까요? 아니요, 최소 200mm 거리를 유지하면 레이저는 전자 부품을 손상시키지 않습니다. 참고: 레이저 방출 영역이 높은 에너지 밀도를 가지므로, 부품을 스캐너의 레이저 출구에 너무 가깝게 배치하지 마십시오.
Trackit SR의 작동 온도 범위는 얼마인가요? 최적의 정확도를 위해서는 20°C에서 25°C(68°F에서 77°F) 이상의 주변 온도 범위 내에서 장치를 사용하는 것이 권장됩니다.
스캔 중에 마커를 사용해야 하나요? 마커는 다음 두 가지 상황에서 필요합니다: 1) 마커 스캔 모드에서 독립형 3D 스캐너로 스캐너를 사용할 때, 프레임 정렬을 위해 물체 표면에 마커를 배치해야 합니다. 2) Trackit SR을 다중 위치 스캔 모드로 사용할 때, 마커는 위치 조정 시 데이터 정렬을 위한 전역 마커 위치 역할을 합니다.
Trackit SR은 어떻게 보정하나요? Revo Track 소프트웨어는 사용자가 스캐너 보정, 트래커 보정, 손-눈 보정 등 Trackit SR 보정 과정을 완벽하게 수행할 수 있게 합니다. Revo Track을 열고 홈 페이지 왼쪽 하단의 "스캐너 보정"을 클릭하면 보정 인터페이스에 들어갑니다. 기기가 워밍업을 마치면, 화면에 표시된 지침을 따라 SN 정보를 가져오고, 정확도 검사를 수행하며, 보정 과정을 완료하세요.
Revp Measire란 무엇인가요? 어떤 측정 기능을 제공하나요? Revo Measure는 전문적인 3D 데이터 측정 및 분석 소프트웨어입니다. 이 소프트웨어는 치수 측정(길이, 각도, 부피 등), GD&T 분석(기하학적 치수 및 공차), 편차 분석(스캔 데이터와 CAD 모델 비교), 단면적 생성 및 측정 등 다양한 기능을 제공합니다. 또한 오류 분포를 시각적으로 표시하기 위한 편차 색상 맵 생성도 지원합니다.
Revo Measure는 Revopoint 스캐너와 함께 사용해야 하나요? 다른 기기의 데이터를 가져올 수 있나요? 아니요, Revo Measure는 다른 3D 스캐너의 데이터도 사용할 수 있습니다. 이 소프트웨어는 .ply 형식으로 포인트 클라우드 및 메시 모델을 가져오는 것을 지원합니다. 하지만 Revopoint 스캐너를 사용하면 한 번의 클릭으로 바로 측정 단계로 이동할 수 있고 텍스처 정보를 유지할 수 있습니다.
